FT6800系列大功率可编程直流电子负载简介
FT6800系列大功率电子负载，单台功率从2.6KW～52KW，电压最大为1000V，电流最大为1200A，支持多达4台FT6800可以同步级联，组成更大功率的电子负载。主要用于大功率电源系统、动力电池组、电力电子元件等产品的测试。FT6800系列电子负载既包含CC、CV、CR和CP等基本的测试模式，提供瞬态测试与序列测试以模拟各种动态负载的变化，瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。
FT6800系列独具电池容量测试功能。这使其得在电池测试领域有着独特优势。同时，电子负载整合了及时精确的电压、电流测量功能，用户可以在线进行及时的电压测量与调整。
FT6800系列负载操作灵活。通过前面板的彩色显示屏、旋钮及数字键，即可在电子负载上快捷地操作与设定。FT6800提供GPIB、RS232、USB等通讯接口，通过这些接口连接计算机，采用标准的指令系统可轻松实现远程监控。FT6800系列电子负载提供过电流、过电压、过功率、过温度、电压反相，等一系列保护功能，同时具备针对被测试设备的Von、Voff功能及可编程保护功能。此全方位保护确保FT6800系列系列产品的品质与可靠度。FT6800系列具备可编程的模拟输入（0～10V）,通过该接口可实现复杂的波形带载。同时，FT6800系列提供电压、电流监视端口（0～10V），可适时监视电压电流波形。
>>>功能描述
◆负载定态模式应用
恒电流模式 恒电压模式
1、电源负载跳变测试； 1、手机充电器测试；
2、电池放电时间及寿命测试； 2、Fold back电源的电流限制测试；
3、燃料电池测试； 3、燃料电池测试；
4、直流电机带载电路测试。 4、电流源测试。
恒电阻模式 恒功率模式
1、通信电源的缓开机测试； 1、恒功率电源测试；
2、LED驱动器测试； 2、电池容量及电池寿命测试。
3、汽车温度控制器的带载电路测试。
◆低电压特性与可操作范围

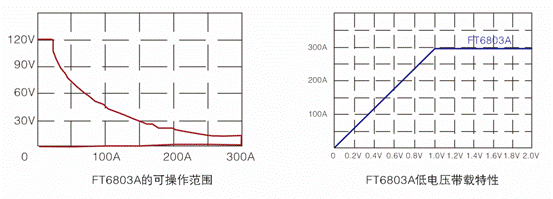

FT6800系列系列负载，在操作范围内的满载情况下，最小可操作电压为1V。低电压操作的设计，适合用于测试DC/DC转换器、燃料电池及其他低电压-高电流的元器件。另外，若电压控制在0～2V之间，其可带载的电流大小，请参见下图的V-I曲线。 FT6800系列系列负载的典型可操作范围如图所示。
◆负载级联
FT6800系列电子负载可按照“一主多从”的方式实现负载级联功能，以适应更大功率的带载。
负载后面板有一个级联信号输入与三个级联信号输出端口。每个端口的信号范围为0～8.7V，表示零到满量程的带载电流。主机通过级联输出信号来控制从机的带载电流 。负载级联时，必须仅能有一台负载为主机，其他负载设置为从机。一主一从级联时，接线图如右图所示。
◆瞬态功能
瞬态功能是指电子负载在同一功能下不同值之间切换。FT6800系列电子负载瞬态测试功能提供了连续、翻转和脉冲三种模式。瞬态频率最高可达20KHz，且可设置切换斜率，其中电流最大斜率可达60A/us。此功能常用来测试电源的瞬态特性、电池保护板的保护特性、电池脉冲充电等。
◆序列测试
用户可以自行编辑一个负载的测试序列，以模拟负载输入端的各种变化。序列测试CC、CV、CP及CR四种模式。电子负载最多可以存储20个序列文件，每个文件最多可执行50步，单步的最长时间可设置为90000s，很适合长时间带载测试。同时，用户还可以设置序列的循环次数与切换方式。
◆测量功能与短路
FT6800系列采用16位的高精度A/D转换器，可达电压0.05%+0.02%F.S.、电流0.05%+0.1%F.S.、功率1%+0.1%F.S.的测量精度。高精度的测量对于确定待测物的效率和其他重要参数是不可或缺的功能。FT6800A系列也提供了模拟的短路功能，FT6800A系列短路操作包括：延时和切换两种方式。
◆电池测试

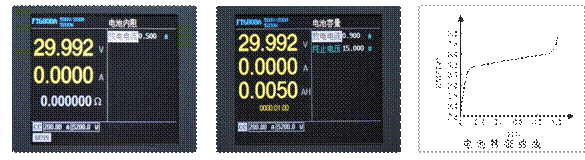

电池内阻和容量是评价电池参数的重要指标，为了方便测试，FT6800系列提供了电池测试功能。包括：电池内阻测试与电池容量测试。
电池内阻测试
电池内阻分为充电内阻与放电内阻。本系列电子负载通过直流放电法（DCR）来进行电池内阻测试，配合FT8000R选件可测试电池充放电过程中内阻/容量变化曲线。
电池容量分为充电电量与放超级电容量，本系类电子负载通过实际放电法来进行电池容量测试，配合FT8000R选件可进行充电电循环与寿命测试。

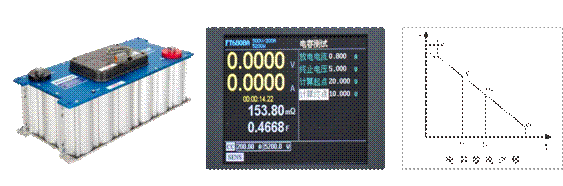

◆超级电容测试
超级电容内阻和容量是评价电池参数的重要指标，为了方便超级电容测试，费思FT6800系列提供了超级电容测试功能。本功能可同时测试超级电容的内阻和容量。
设定超级电容的放电电流、放电终止点、容量计算起止点即可测试，更精准请选用FT68000C选件！
◆自动测试
FT6800系列电子负载具有灵活的自动测试功能。包含了CC、CV、CR及CP等多种测试模式，能对每一步的测量结果进行单独分析，使得FT6800系列系列在研发与故障分析时独具优势。全自动的操作方式，能极大提高工作效率。
◆SCPI与远程控制
FT6800系列电子负载支持标准的SCPI命令，通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6800系列通过RS232、USB、GPIB等接口方式可轻松实现电子负载的远程控制。
◆功能性软件
费思提供了一款具有虚拟仪器功能的功能性软件。测试数据可以打印报告、生产
图像、导出报表及保存数据。软件以图像和数据共同显示的方式，更直观和便于对比。
显示方式：全部显示（多次测试或者长时间显示），示波器模式（单次测试 图像及参数）
基本测试：功能性测试、动态测试、老化及加速老化、带载能力测试。
序列测试：提供一个长达５０步的序列测试功能。
自动测试：完成电源的自动品质判定。
过载测试：完成电源的极限测试，并且生产图像。ＯＣＰ、ＯＶＰ、ＯＰＰ测试。
电池模拟测试：模拟电池的充放电测试。
ＳＣＰＩ通讯：支持客户自己编辑功能和通讯调试。
OCP测试功能
负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。
在容限检查设置界面设置电流检查的下限值与上限值，若设置了电流检查范围，则测试完成后屏幕将提示“GO”或“NG”。
模拟编程
CC和CV功能可通过一个外部电压信号（直流或交流）进行连续控制。外部编程输入的电压范围为0~10V，对应于模组恒流和恒压功能的零到满量程值。通过外部模拟编程输入电压可实现任意波形的带载控制。
◆保护功能
FT6800系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外，用户可根据需要设置合适的可编程电压、电流、功率保护值。被测设备输出电压上升或下降速度慢时，可以开启Von、Voff功能。全方位的保护功能，确保了产品的可靠性，是工程测试及自动测试系统值得信赖的产品。
具体保护：过电压保护（OV）、过电流保护（OC）、过功率保护（OP）、电压反相保护（RV）、过热保护（OT）、吃载电压（VON）、保护电压（LV）、模组失控（FC）。
FT6800系列规格参数表 | |||||
型号 | 规格 | 型号 | 规格 | 型号 | 规格 |
FT6803A | 2.6KW/300A/120V | FT68016A | 16KW/900A/120V | FT68036A | 36KW/1KA/120V |
FT6804A | 2.6KW/100A/500V | FT68016B | 16KW/300A/500V | FT68036B | 36KW/700A/500V |
FT6805A | 4KW/300A/120V | FT68016C | 16KW/160A/800V | FT68036C | 36KW/360A/800V |
FT6806A | 4KW/100A/500V | FT68016D | 16KW/160A/1KV | FT68036D | 36KW/360A/1KV |
FT6807A | 5.2KW/600A/120V | FT68020A | 20KW/900A/120V | FT68040A | 40KW/1.2KA/120V |
FT6808A | 5.2KW/200A/500V | FT68020B | 20KW/400A/500V | FT68040B | 40KW/800A/500V |
FT6809A | 5.2KW/60A/800V | FT68020C | 20KW/200A/800V | FT68040C | 40KW/400A/800V |
FT6810A | 8KW/600A/120V | FT68020D | 20KW/200A/1KV | FT68040D | 40KW/400A/1KV |
FT6811A | 8KW/200A/500V | FT68028A | 28KW/1KA/120V | FT68048A | 48KW/1.2KA/120V |
FT6812A | 8KW/90A/800V | FT68028B | 28KW/500A/500V | FT68048B | 48KW/900A/500V |
FT6813A | 8KW/80A/1000V | FT68028C | 28KW/280A/800V | FT68048C | 48KW/480A/800V |
FT6814A | 12KW/600A/120V | FT68028D | 28KW/280A/1KV | FT68048D | 48KW/480A/1KV |
FT6815A | 12KW/200A/500V | FT68032A | 32KW/1KA/120V | FT68052A | 52KW/1.2KA/120V |
FT6817A | 12KW/120A/800V | FT68032B | 32KW/600A/500V | FT68052B | 52KW/1KA/500V |
FT6818A | 12KW/120A/1KV | FT68032C | 32KW/320A/800V | FT68052C | 52KW/520A/800V |
FT68032D | 32KW/320A/1KV | FT68052D | 52KW/520A/1KV | ||

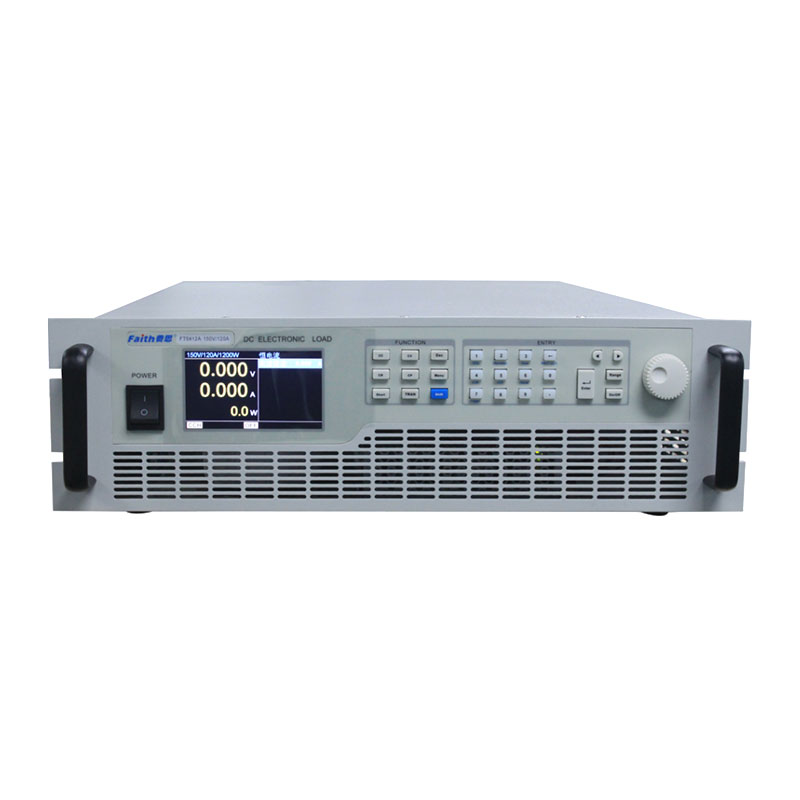

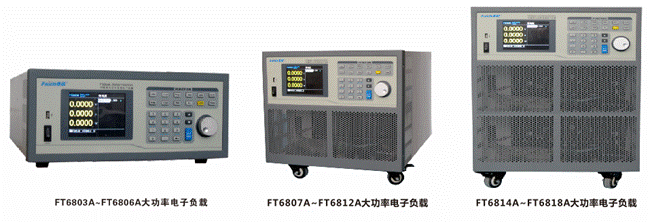

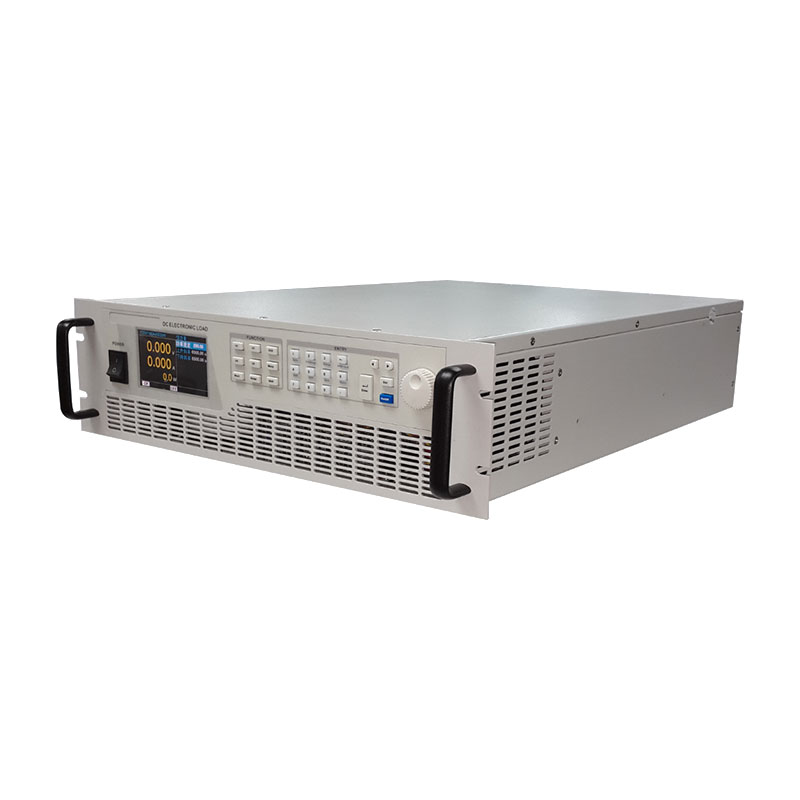

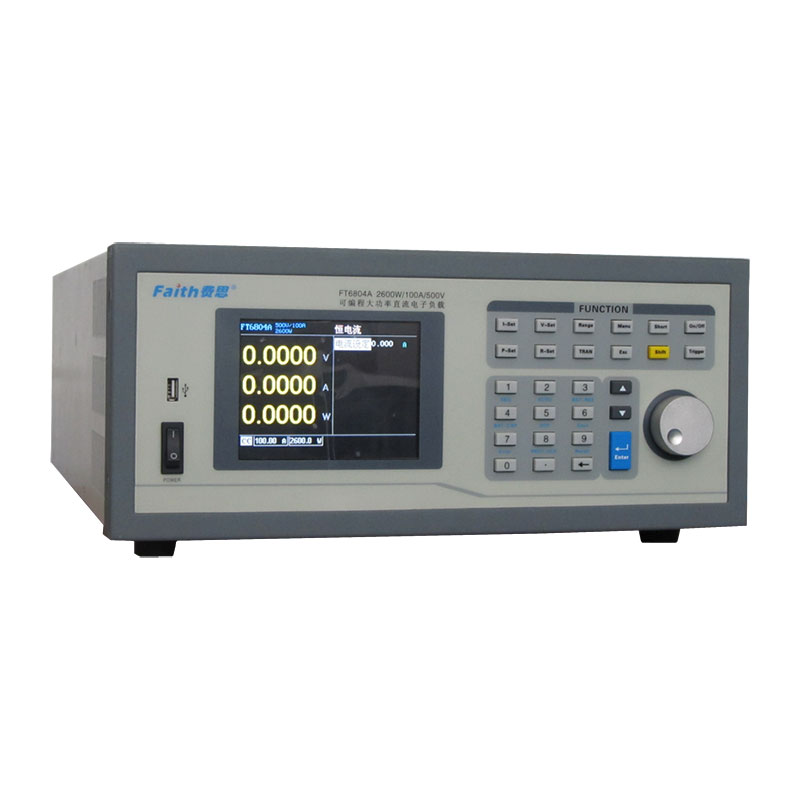

◆产品图片（以实物为准）
型号 | 6803A | 6804A | 6805A | 6806A |
功率 | 2600W | 2600W | 4000W | 4000W |
电流 | 300A | 100A | 300A | 100A |
电压*1 | 120V | 500V | 120V | 500V |
电流满量程最低电压 | 2V@300A | 4.5V@100A | 2V@300A | 4.5V@150A |
尺寸 | 636(D) × 433(W) ×200(H) | 636(D) × 433(W) ×200(H) | 636(D) × 433(W) ×200(H) | 636(D) × 433(W) ×200(H) |
重量 | 28Kg | 28Kg | 35Kg | 35Kg |
型号 | 6807A | 6808A | 6810A | 6811A |
功率 | 5200W | 5200W | 8000W | 8000W |
电流 | 600A | 200A | 600A | 200A |
电压*1 | 120V | 500V | 120V | 500V |
电流满量程最低电压 | 2.5V@600A | 4.5V@200A | 2.5V@600A | 4.5V@200A |
尺寸 | 636(D) × 440(W) ×430(H) | 636(D) × 440(W) ×430(H) | 800(D) × 600(W) ×1400(H) | 800(D) × 600(W) ×1400(H) |
重量 | 68Kg | 68Kg | 202Kg | 202Kg |
型号 | 6814A | 6815A | 6817A | 6818A |
功率 | 12000W | 12000W | 12000W | 12000W |
电流 | 600A | 200A | 120A | 120A |
电压*1 | 120V | 500V | 800V | 1000V |
电流满量程最低电压 | 4.5V@200A | |||
尺寸 | 636(D) × 433(W) ×900(H) | 636(D) × 433(W) ×900(H) | 800(D) × 600(W) ×1400(H) | 800(D) × 600(W) ×1400(H) |
重量 | 140Kg | 140Kg | 202Kg | 202Kg |

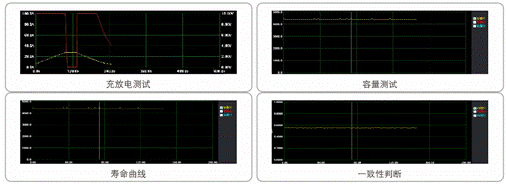

FT68000R负载动力电池测试选件：
FT68000R是针对费思FT6800直流电子负载在动力电池测量领域特殊应用而开发出来的最新产品，可满足单节电池或电池包测量与品质筛选需求。配合费思提供的上位机测试软件立即就可以轻松搭建起一个功能强大、高性价比的动力电池测试系统。产品具备高精度、高速度、高稳定性、易操作、易维护特点，并且可以根据客户的实验配置进行专门设计。可广泛适用于动力电池的研发、生产制造、品质检测等各个环节。
充放电循环测试：测试系统对动力电池进行恒流/恒功率/横流转恒压等可选方式进行充电测试。可以恒压/恒流/恒功率/恒阻/模拟工况等方式进行放电测试。并对整个过程进行数据监控和保护。
内阻测试：专门设计的高精度高稳定性内阻测量电路，确保测试的精确度和重复性。
容量测试：按照客户测试要求进行测试，测试计算客户指定电压区段内的充放电容量。可记录单节或总体的电压与容量，并且提供判断功能，方便客户进行数据统计和生产。
品质判断：由客户指定的判断测试及判断限值，本系统会自动进行相关测试和判断，并且给出总体判断和记录相关参数，并且提供多达60000次测试结果的记录，分析，合格率等。并可以以数据格式进行导出。
模拟工况：可以模拟实际使用环境进行相关测试，使用的测试记录，系统会自动根据测试记录进行测试，是动力电池环境模拟的解决方案。
FT68000C负载超级电容测试选件：
FT68000C是针对费思FT6800直流电子负载在超级电容测量领域特殊应用而开发出来的最新产品，可满足单节电容或电容包测量与品质筛选需求。配合费思提供的上位机测试软件立即就可以轻松搭建起一个功能强大、高性价比的超级电容测试系统。产品具备高精度、高速度、高稳定性、易操作、易维护特点，并且可以根据客户的实验配置进行专门设计。可广泛适用于超级电容的研发、生产制造、品质检测等各个环节。
充放电循环测试：测试系统对超级电容进行恒流/恒功率/横流转恒压等可选方式进行充电测试。可以恒压/恒流/恒功率/恒阻/模拟工况等方式进行放电测试。并对整个过程进行数据监控和保护。
内阻测试：专门设计的高精度高稳定性内阻测量电路，确保测试的精确度和重复性。
容量测试：按照客户测试要求进行测试，测试计算客户指定电压区段内的充放电容量。可记录单节或总体的电压与容量，并且提供判断功能，方便客户进行数据统计和生产。
品质判断：由客户指定的判断测试及判断限值，本系统会自动进行相关测试和判断，并且给出总体判断和记录相关参数，并且提供多达60000次测试结果的记录，分析，合格率等。并可以以数据格式进行导出。
模拟工况：可以模拟实际使用环境进行相关测试，使用的测试记录，系统会自动根据测试记录进行测试，是超级电容环境模拟的解决方案。

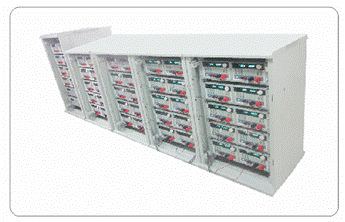

FT8002A动力电池测试盒
FT8002A是动力电池测试盒机框，最大可以放入8个板卡(FT8002T)，共64路通道。本系统是针对动力电池包（power battery pack），电池芯（battery cell）进行测试及温度监控。可对电池pack的充放电时的容量、内阻、循环寿命、cell一致性、温升等进行测试。
费思FT8002A动力电池测试系统功能特征：
高精确度，具有电压0.1%，电流0.1%，cell电压0.05%，温度±2℃精确度测量；
长时间测试可靠性，测试多样性及兼容中英文、简繁体操作和图形数据输出；
自动化、智能化测试，根据预设自动完成测试（不用干预），可自动判定；
易于组装与维护，易于升级及搭配，易于设置与测试；
数据读取及工步状态，线性电源及线性设计，纹波小；
充放电时 电池pack电压-电流-时间-容量-温度-功率 曲线；
充放电时 电池cell 电压-电压分布分布曲线；（内阻仅在放电时测试）
充放电时温升曲线；
工步及模拟工况测试，充放电方式测试及方式及温度对电池影响；
电池寿命及老化测试，冲击及耐受性测试；
BMS保护及保护值，BMS保护稳定性测试，电池pack电气参数及配伍筛选测试；
FT8002T动力电池测试卡：
FT8002T为FT8002A测试板卡，共有八个相互隔离且独立的通道。具有通道数目多、测量精度高、性能稳定、易操作、易维护特点，并且可以根据客户的实验配置进行专门设计。
FT8002T的主要测试功能有：
充放电循环测试：测试系统对动力电池进行恒流/恒功率/横流转恒压等可选方式进行充电测试。可以恒压/恒流/恒功率/恒阻/模拟工况等方式进行放电测试。并对整个过程进行数据监控和保护。
内阻测试：专门设计的高精度高稳定性内阻测量电路，确保测试的精确度和重复性。
容量测试：按照客户测试要求进行测试，测试计算客户指定电压区段内的充放电容量。可同时记录单节和总体的电压与容量，并且提供判断功能，方便客户进行数据统计和生产。
一致性测试：本系统在测试过程中会记录单节与整体的电压、内阻与温度。并且提供判断功能，对数据进行离散分析，来判断产品之间与产品内部结构的一致性。
品质判断：由客户指定的判断测试及判断限值，本系统会自动进行相关测试和判断，并且给出总体判断和记录相关参数，并且提供多达60000次测试结果的记录，分析，合格率等。并可以以数据格式进行导出。
模拟工况：可以模拟实际使用环境进行相关测试。
实际使用的测试记录，系统会自动根据测试记录进行测试，是动力使用环境模拟的解决方案。
汽车中央控制盒测试系统（多路继电器和熔断器测试）
本测试系统基于可编程直流电子负载阵列，中央控制盒测试系统软件，直流开关电源，费思通讯控制系统组建而成，可对控制盒进行整体性能和稳定性测试，系统专为结合费思电子负载组成自动测试系统而设计，其可充分利用费思可编程电子负载的超强测试功能，从而实现对被测产品的电流、电压、电阻、功率、时间等各参数进行精确测试记录，其特点包括：长时间测试可靠，方便自动测试设置组合、维护，抗干扰能力强，测试精度高，电压基本精度0.05%，电流基本精度0.1%。
主要功能内容：
◆继电器耐久测试：
通过设定流过继电器的电流时序，对继电器耐久测试，测试项目有：耐久试验测试，脉冲冲击等；
控制电子负载持续对继电器拉载，并进行测试分析；各路电子负载的通断时间及试验周期可调节设定；
◆熔断器熔断过程测试：
通过设定流过熔断器的电流时序，模拟使用过程，进行测试；
可对保险丝熔断时间进行记录分析；
熔断器电压电流检测记录及性能分析；
对熔断器V/I数据及时间参数进行检测、记录、分析、报告；

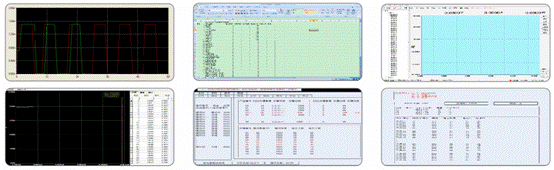

◆强大的软件操作功能：
具备随意设定工作路数的界面，操作界面可提供选择性的设定路数；
进行工作状态、工作时间简便输入的操作功能；
可进行计算机自动测试及电子负载面板按键手动测试；
脉冲试验的周期和分段加载时间由计算机设定；
每路电子负载电流的大小和通断时间由计算机软件设定；
可连续满负荷工作，工作回路可任意选择，虚拟仪表实时显示每路电流加载过程后保险丝熔断的时间或其他相关参数；
测试数据可报表输出、保存、打印；

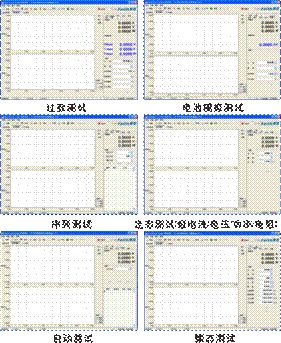

界面示意图：

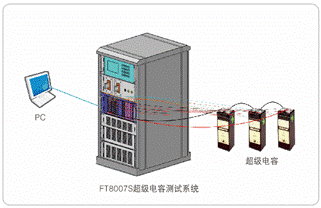

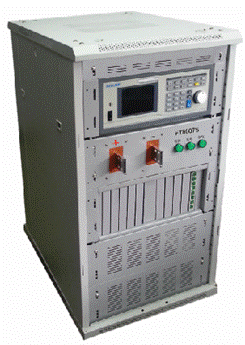

FT8007S超级电容测试系统
采用物理、化学或者混合方式实现超大容量双层电容器称为超级电容，超级电容具有快充快放、循环寿命长、放电电流大、功率密度较高、安全、稳定及温度特性好、单节电压较低等特点；超级电容主要用来“削峰填谷”，比如：主电源和备用电源切换时的续电（基站及服务器，网络机房，通讯等行业）； 快速充放电短时储存环境（比如动车的启动与刹车时充放电时省电，并且减小对启动电源的要求，地铁车辆，电动车，太阳能发电等）；在快充快放环境是替代一些 蓄电池和动力电池（电动工具行业，电动大巴等）。
FT8007S系列超级电容测试系统是专为超级电容研发和测试而设计的专用测试设备，采用串联测试的方法可对多节超级电容和超级电容PACK进行性能测试，适用于多节超级电容的单节性能测试与超级电容PACK测试，可以实现一整套超级电容测试解决方案，其应用范围涉及各种功率的动力系统测试。
FT8007S系列超级电容测试系统充分结合了电子测控技术，大功率电子负载技术，精密电源技术，电子开关切换技术，实现了精确的大电流充放电循环测试、大电流无触点切换、专业级的测试结果。
FT8007S系列超级电容测试系统具有高精度，高速度，高稳定性，易操作维护的特点，并且可以根据客户的实验配置进行专门设计，可广泛适用与超级电容的研发、生产制造、品质检测等各个环节。
系统功能：
单节超级电容的充放电循环测试;
超级电容PACK的充放电循环测试;
电容内阻（ESR等效串联电阻）测试；
电容容量测试；
漏电流/等效并联电阻测试（可选）；
多节电容一致性的测试及筛选；
生产使用的品质判断功能；
模拟工况测试；
PACK测试时单节的电压，内阻和温度的一致性测试；
……
测试功能：
本系统采用串联测试的方式进行测试，总体控制充放电的电压电流，同时对每节的电压，内阻和温度进行监控测试，如果总体或单节的任一参数出现异常即停止测试。
充放电循环测试：测试系统对超级电容进行恒流/恒功率/横流转恒压等可选方式进行充电测试，可以恒压/恒流/恒功率/恒阻/模拟工况等方式进行放电测试，并对整个过程进行数据监控和保护。
内阻测试：专门设计的高精度高稳定性内阻测量电路，确保测试的精确度和重复性。
容量测试：按照客户测试要求进行测试，测试计算客户指定电压区段内的充放电容量，可同时记录单节和总体的电压与容量，并且提供判断功能，方便客户进行数据统计和生产。
漏电流测试：用户可选功能，可测试单节和整个串联电容组的漏电流和等效并联电阻参数。
一致性测试：本系统在测试过程中会记录单节与整体的电压、内阻与温度，并对数据进行离散分析，
来判断产品之间与产品内部结构的一致性。
品质判断：由客户指定的判断测试及判断限值，本系统会自动进行相关测试和判断，并且给出总体判断
和记录相关参数，并且提供多达60000次测试结果的记录，分析，合格率等，并可以以数据格式进行导出。
模拟工况：可以模拟实际使用环境进行相关测试，实际使用的测试记录，本系统会自动根据测试记录进行
测试，是动力使用环境模拟的解决方案。
硬件及安全保护
◆系统采用线性电源，输出精确稳定干净，以保证充电测试的稳定性，过压保护及时性；
◆系统对总体测试的电压（过压，欠压），电流实现硬件保护；
◆系统对单节的采样时100kHz，产生过压或者过温，可以实现即时保护。
◆保险丝，突然短路或过流是保险丝熔断保护系统安全；
◆热敏开关，当非正常大电流或风扇停止时保护系统防止过热；
◆软件上有单独的安全保护界面，一旦发生保护立即采取保护措施并切换到保护接界面；
◆保护参数可以用户设定，用户根据测试需要设定保护参数；
◆有掉电保护功能，原测试参数不丢失；
FT8007S超级电容测试系统规格参数：
型号 | 规格定义 | ||
FT8007S-4KW/100A/40V/8Ce | FT8007S-aKW/bA/cV/dCe
含义解释： aKW表示电子负载的功率和电源的功率 bA表示最大充放电电流 cV表示电源的电压，即串联电容组的最高电压 dCe表示串联电容组中电容单元的数量
| ||
FT8007S-4KW/50A/80V/16Ce | |||
FT8007S-8KW/200A/40V/8Ce | |||
FT8007S-8KW/100A/80V/16Ce | |||
FT8007S-8KW/66A/120V/24Ce | |||
FT8007S-12KW/300A/40V/8Ce | |||
FT8007S-12KW/150A/80V/16Ce | |||
FT8007S-12KW/100A/120V/24Ce | |||
FT8007S-12KW/75A/160V/32Ce | |||
FT8007S-12KW/60A/200V/40Ce | |||
线性电源 | 1 | 0~1000V/0~1000A | 纹波0.1% |
参数测量板卡 | 8X（单个板卡8通道，最多40板卡） | 电压0~5V | 0.05%（电压） |
温度-20℃~120℃ | 分辨率0.1℃ | ||
内阻0~300mΩ | 分辨率1uΩ | ||
电子负载 | 1 | 0~1000V/0~1000A/0~200kW | 0.1% |
充放电控制器 | 1 | 0~1000V/0~1000A/0~200kW | -- |
测试软件 | 1 | -- | -- |
系统控制精度 | -- | -- | 0.1% |
