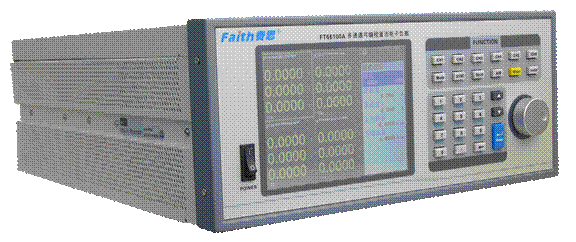

FT66100A多通道可编程直流电子负载系列简介
FT66100A系列电子负载适用于各种直流电源、电池、充电器、LED驱动器或相关设备的测试,其中既包含CC、CV、CR和CP等基本的测试模式,还提供了LED测试模式及动态测试功能,动态频率可达20KHz。FT66100A系列电子负载拥有灵活的快速调用功能,能方便地调用各种已存储的参数,可显著提升流水线的工作效率。
FT66100A系列电子负载提供过电流、过电压、过功率、过温度、电压反相,等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及硬件可编程电流及功率限制保护功能。此全方位保护确保产品的品质与可靠度。产品提供了强大的测试功能和大屏幕人机界面,主机和模组采用一拖多的结构,非常适合组建电源测试平台。其强大的功能、优异的性能、良好的稳定性,配合费思科技强大的上位机软件,无疑是您工作中的最佳助手。
功能描述

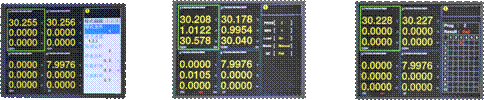

◆模组式设计
模组功率300W或600W,电流最大到120A,电压最大到500V。使用者可依据需求搭配模组,FT66100A主机可搭载6个300W、或3个600W模组。在多路输出的开关电源及其它电源产品的测试时,FT66100A系列负载所拥有的高功率拉载能力,是绝佳的选择。此外,程式功能中的Pass/Fail 判定,在自动化测试的产线上,能立即判定出产品的Pass或Fail。
◆负载定态模式应用
恒电流模式 恒电压模式
1、电源负载跳变测试; 1、手机充电器测试;
2、电池放电时间及寿命测试; 2、Fold back电源的电流限制测试;
3、燃料电池测试; 3、燃料电池测试;
4、直流电机带载电路测试。 4、电流源测试。
恒电阻模式 恒功率模式
1、通信电源的缓开机测试; 1、恒功率电源测试;
2、LED驱动器测试; 2、电池容量及电池寿命测试。
3、汽车温度控制器的带载电路测试。
◆低电压特性与可操作范围
FT66100A系列负载的满载最低操作电压为1V,可操作范围如下图所示。低电压操作的设计,适合于DC/DC转换器、燃料电池及其他低电压高电流元器件的测试。
◆动态功能

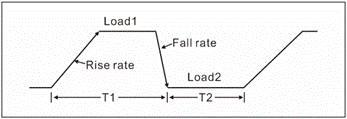

FT66100A系列电子负载提供动态功能,可根据设定在两个参数间周期切换,且可设置切换斜率。此功能常用于测试电源瞬态特性。动态模式更是可提供高达20kHz的带载频率,让您的测试随心所欲。
◆程式功能
FT66100A系列负载提供程式测试功能,相比于动态测试,此功能可模拟实际负载的复杂变化,为您的电源或其他产品在带载复杂负载时的性能提供可靠高效测试。程式模式下,负载根据档案对设备进行多项测试并在测试完成后以Pass或Fail的形式提示测试结果。程式模式的优势在产品检验方面尤其明显,可显著提高产品检验效率。负载最多可存储10个程式,每个程式含10个序列,总共100个档案。若单个程式序列不足以测试待测物,可以使用程式链功能以获得更多序列进行测试。
◆Apply功能
FT66100A提供多种应用模式以适应特殊情况下的测试。具体包括四种模式:感性负载模拟(CC Rise)、容性负载模拟(CV Rise)、恒电流转恒电压模式(CC to CV)及恒电阻转恒电压模式(CR to CV)。
CV Rise模式,等效于一个容性负载,其模拟电容的大小与软启动的上升时间成正比;CC Rise模式,等效于一个感性负载,其模拟电感的大小与软启动上升时间成正比。CC to CV模式及CR to CV模式主要用于电池或电容类产品测试,能使得放电更加彻底。
◆LED模式
LED模式主要用于测试LED驱动器。通过设定偏置电压Vf和电流Io,负载特性将模拟此参数的LED灯具特性,当待测物电压超过某一限定值Vf时,负载将以近似恒阻的方式运行。
◆保护功能
FT66100A系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外,用户可以根据需要设置合适的可编程电流与功率限制值。被测设备输出电压上升或下降速度慢时,可以开启Von、Voff功能。全方位的保护功能,确保了产品的可靠性,是工程测试及自动测试系统值得信赖的产品。
◆同步功能
FT66100A系列电子负载可实现多模组并联使用,六个模组的开启、关闭、动态、程式、Apply均可同步进行。
◆SCPI与远程控制
FT66100A系列电子负载支持标准的SCPI命令,通过SCPI命令可以实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。
FT66100A系列通过RS232与GPIB接口方式可轻松实现电子负载的远程控制。

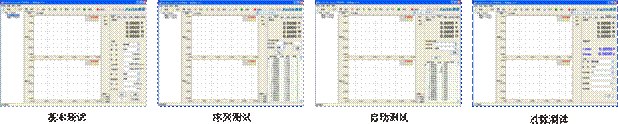

◆功能性软件FaithLoad
费思提供了一款具有虚拟仪器功能的功能性软件。测试数据可以打印报告、生产图像、导出报表及保存数据。
软件以图像和数据共同显示的方式,更直观和便于对比。
显示方式:全部显示(多次测试或者长时间显示),示波器模式(单次测试图像及参数)
基本测试:功能性测试、动态测试、老化及加速老化、带载能力测试。
序列测试:提供一个长达50步的序列测试功能。
自动测试:完成电源的自动品质判定。
过载测试:完成电源的极限测试,并且生产图像。OCP、OVP、OPP测试。
电池模拟测试:模拟电池的充放电测试。
SCPI通讯:支持客户自己编辑功能和通讯调试。
FT66100A主机技术参数 | |||
主机箱型号 | FT66100A | 电源电压 | 220V AC/50HZ |
模组安装位 | 6个 | 重量 | 16kg |
功率(加装全部模组) | 1800W | 尺寸 | 570(D) x 433(W) xl90(H) |
通讯接口 | RS232、GPIB (选配) | 操作温度范围 | 0°C~40°C |
FT66100A模组技术参数 | ||||||||||
型号 | 66103A | 66105A | 66106A | 66108A | ||||||
功率 | 300W | 300W | 600W | 600W | ||||||
电流 | 60A | 10A | 120A | 20A | ||||||
电压*1 | 80V | 500V | 80V | 500V | ||||||
电流满量程最低电压 | 1V@60A | 4.5V@10A | 1.5V@120A | 5V@20A | ||||||
恒电流模式 | ||||||||||
量程 | 0~6A | 0~60A | 0~1A | 0~10A | 0~12A | 0~120A | 0~2A | 0~20A | ||
分辨率 | 0.1mA | 1mA | 0.02mA | 0.2mA | 0.2mA | 2mA | 0.04mA | 0.4mA | ||
精度 | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. | 0.1%+0.1%F.S | 0.1%+0.2%F.S. | 0.1%+0.1%F.S. | 0.1%+0.2%F.S. | ||
恒电压模式 | ||||||||||
量程 | 0~16V | 0~80V | 0~50V | 0~500V | 0~16V | 0~80V | 0~50V | 0~500V | ||
分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV | ||
精度 | 0.05%+0.1%F.S. | |||||||||
恒功率模式*2 | ||||||||||
量程 | 0~300W | 0~300W | 0~600W | 0~600W | ||||||
分辨率 | 5mW | 5mW | 10mW | 10mW | ||||||
精度 | 0.5%+1%F.S. | |||||||||
恒电阻模式*2*3 | ||||||||||
量程 | 0.025Ω~100Ω(16V) | 0.5Ω~1875Ω(50V) | 12.5mΩ~50Ω(16V) | 0.25~937.5Ω(50V) | ||||||
分辨率 | 16bit | |||||||||
精度 | 3%+0.4%(100Ω) | 3%+0.4%(1875Ω) | 3%+0.4%(50Ω) | 3%+0.4%(937.5Ω | ||||||
瞬态 | ||||||||||
T1 & T2 | 0.025~50ms/Res:5μs0.1~500ms/Res:25μs10~50s/Res:2.5ms | |||||||||
精度 | 1us/1ms+100ppm | |||||||||
其它特性 | ||||||||||
温漂 | 100ppm/℃(典型值) | |||||||||
重量 | 2.7Kg | 2.7Kg | 5.5Kg | 5.5Kg | ||||||
